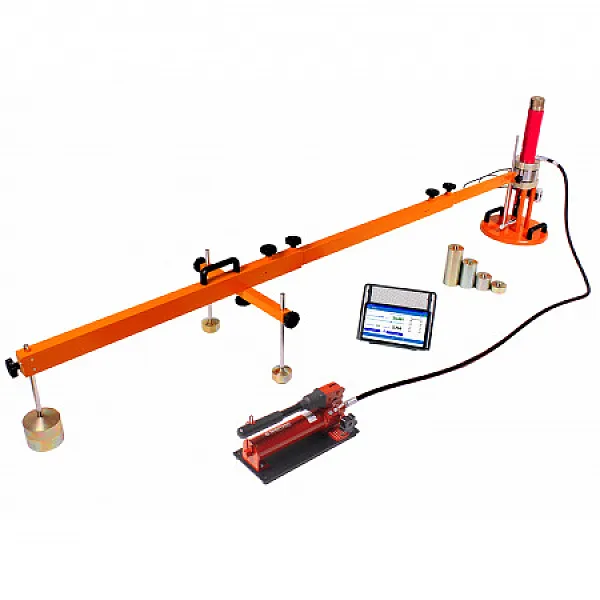

Установка штамповая СПГ-1

Установка штамповая СПГ-1

Установка предназначена для определения показателей деформативности конструктивных слоев дорожной одежды из несвязных материалов и грунтов земляного полотна с использованием методов, приведенных в документах ГОСТ Р 59866 и DIN 18134.

Установка используется в дорожном строительстве при контроле качества уплотнения грунтов земляного полотна и дополнительных слоев оснований автомобильных дорог, аэродромов и прочих земляных сооружений.

Преимущества

• Высокая точность измерения силы нагружения штампа и осадки грунта под штампом с передачей измеренных данных в регистрирующее устройство по беспроводному интерфейсу связи.
• Точность измерений подтверждается индивидуальной аттестацией установки с имитацией рабочих условий и учетом прогиба продольной профильной трубы прогибомера.
• Высокая прочность конструкции прогибомера установки при минимальном весе конструкции.
• Быстрая сборка конструкции и отсутствие необходимости в инструментах при монтаже составных элементов установки.
• Беспроводной интерфейс связи Bluetooth с планшетным компьютером. Дальность устойчивого соединения - не менее 10 м - делает прибор максимально удобным в применении при использовании в полевых условиях.
• Литиевый аккумулятор большой ёмкости и малое потребление гарантируют продолжительное время автономной работы.
• Магнитный шарнирный упор для быстрого крепления к противовесу.

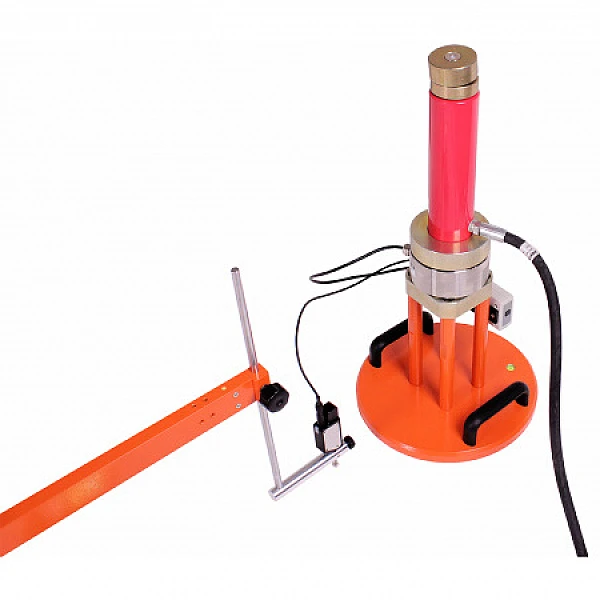

• Набор вставных удлинителей между поршнем гидравлической системы нагружения и противовесом.

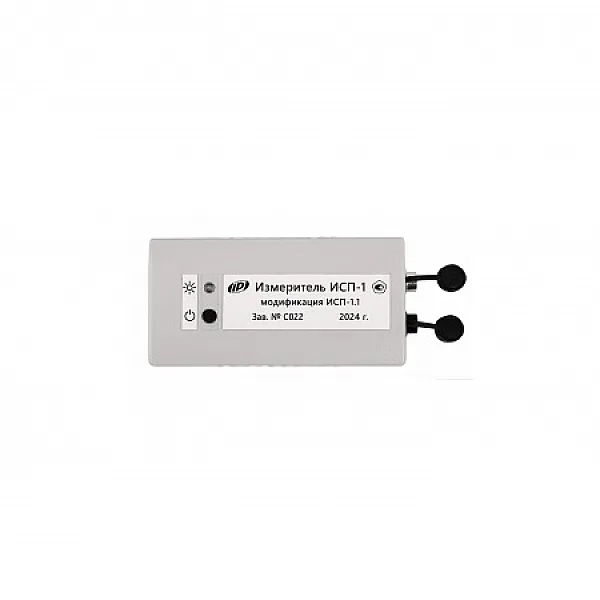

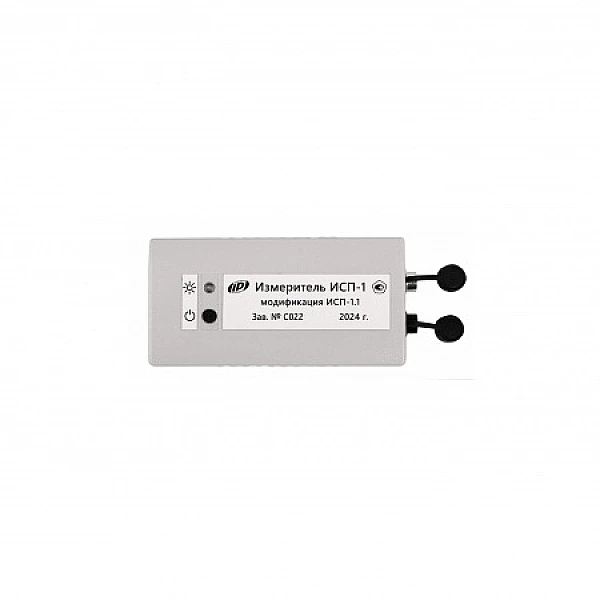

• Быстросъемное магнитное крепление преобразователя сигналов измерителя.
• Быстрая и простая настройка параметров измерительного процесса.
• Простое управление измерительным процессом с использованием визуальных и звуковых подсказок оператору.
• Автоматическое сохранение, вычисление и архивирование результатов.
• Возможность импортирования результатов измерений на другое мобильное устройство.
• Автоматическая подготовка отчетных документов по результатам испытаний.
• Низкие эксплуатационные расходы.
• Крепкая деревянная транспортная тара для надежного хранения и транспортировки элементов прибора.

Основные функции

• Измерение силы нагружения и перемещения (осадки) нагрузочной плиты.
• Определение характеристик деформативности грунта по ГОСТ Р 59866.
• В основе работы установки использован метод статического нагружения испытываемого участка грунта дисковым штампом, с созданием циклической ступенчатой вертикальной нагрузки на штамп.

Сущность метода нагружения – последовательная нагрузка и разгрузка участка грунта круглой металлической пластиной с помощью гидравлической помпы и внешнего давления. Проводятся два цикла в процессе которых информация, полученная с помощью измерительных датчиков, передается по радиоканалу в регистрирующее устройство (планшетный компьютер). В завершении двух циклов измерений на планшетном компьютере вычисляются:

- модули деформации Ev1 и Ev2 – показатели несущей способности грунта;

- отношение Ev2/Ev1 – показатель степени уплотнения грунта;

- модуль упругости Ey.

• Связь преобразователя сигналов измерителя с планшетным компьютером с использованием интерфейса Bluetooth.
• Формирование результатов испытаний в автоматическом режиме в приложении на планшетном компьютере.
• Протокол испытаний в формате PDF и журнал испытаний в формате xslx по форме соответствуют документам, рекомендованным ГОСТ Р 59866.
