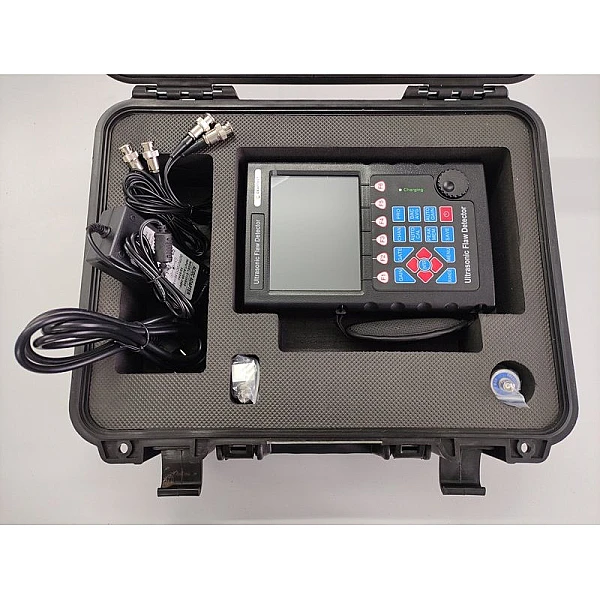

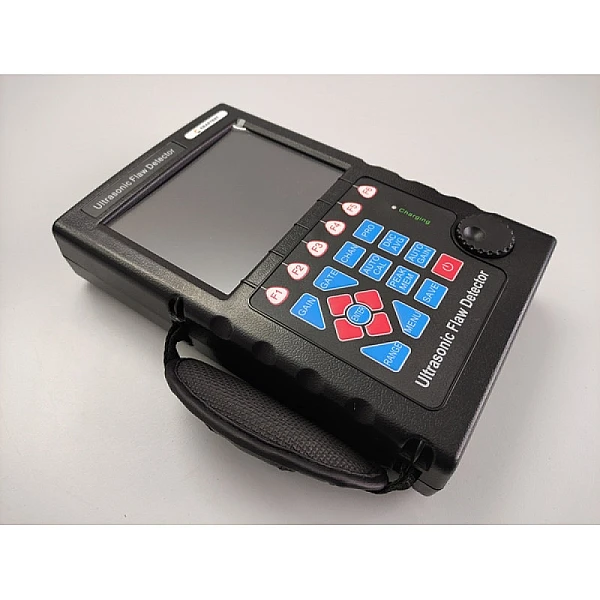

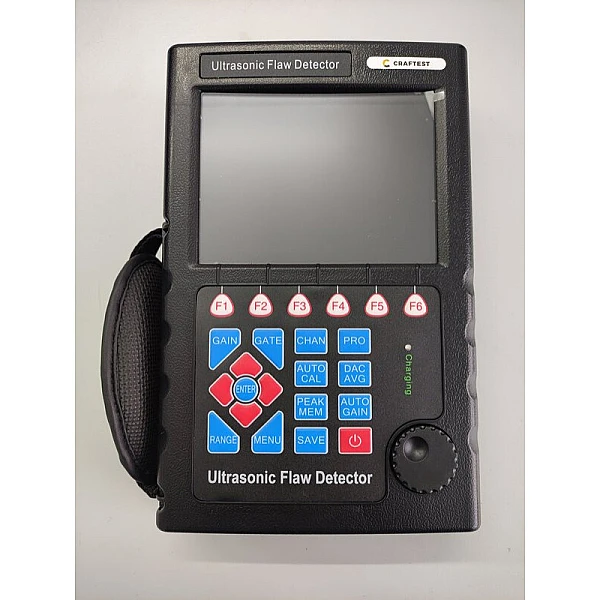

Ультразвуковой дефектоскоп CRAFTEST EPOS 101

Модель

CRAFTEST EPOS 101

Диапазон развертки, мм

Диапазон развертки, мм: 0 - 10 000
Шаг грубой настройки: 2.5, 5, 10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 2000, 3000, 4000, 5000, 6000, 7000, 8000, 9000, 10 000
Шаг точной настройки: 1

Сдвиг импульса, мкс

Сдвиг импульса, мкс: от -7 до +9984
Шаг грубой настройки: -20, -10, 0.0, 10, 20, 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1500, 2000, 2500, 3000, 3400
Шаг точной настройки: 1 (от -7 мкс до 9984 мкс)

Частота повторения импульсов (ЧЗИ)

От 200 до 1000 Гц

Длительность зондирующего импульса

100…500 нс

Напряжение импульса

380 В

Демпфирование передатчика, Ом

400

Количество стробов

2

Измерение сигнала

Пик/Фронт/Прохождение через 0

Начало координат преобразователя, мкс

Начало координат: 0,0 - 99,99
Шаг настройки: 0,01

Скорость распространения ультразвука в материале, м/с

Скорость распространения: 1000 - 15 000
7 скоростей по умолчанию: 2260, 2730, 3080, 3230, 4700, 5900, 6300
Шаг настройки: 1

Методы контроля

Совмещенный ПЭП (излучение и прием), раздельно-совмещенный ПЭП (один – излучение, второй – прием)

Диапазон частот, МГц

0,5 - 20

Диапазон установки усиления приемного тракта, дБ

0 - 120
Шаг настройки: 0.2, 1, 2, 4, 6, 8, 10, 20, 50

Линейный фильтр

0% - 80% от высоты экрана, шаг настройки: 1%

Отклонение линейности по вертикали

Отклонение линейности по вертикали составляет не более 3%

Отклонение линейности по горизонтали

В пределах диапазона развертки составляет не более 0,2%

Предел чувствительности дефектоскопа

≥60 дБ

Динамический диапазон

≥32 дБ

Сигнализация

Сигнализация по приходящей волне

Экран дисплея

Цветной дисплей повышенной яркости; 5,7 дюймов; разрешение: 640x480 пикселей

Область А-развертки

В полный экран или в окне; на А-развертке отображаются стоп-кадры и изменение показаний во времени

ДАК/ВРЧ

По 10 точкам

АРД

Настройка по 2 типам дефектов

Емкость памяти

100 графиков А-развертки

Разъем для подключения к ПК

USB

Адаптер питания

На входе: 100 - 240 В / 50 - 60 Гц, на выходе: 13,5 В / 5 А

Аккумулятор

Литиевый, 5000 мАч

Время работы

Более 10 ч

Температура эксплуатации, °C

От -10 до +50

Влажность, RH

20% - 90%

Тип разъема

BNC

Габаритные размеры, мм

246x155x55

Масса, кг

1,3
