Пленка радиографическая ФОМАКС Р7

Пленка радиографическая ФОМАКС Р7

ФОМАКС — российский бренд технической радиографической пленки для неразрушающего контроля. Пленка ФОМАКС производится трех типов: Р4, Р5, Р7 в соответствии с ТУ 20.59.11-111-96651179-2022. Тип пленки выбирается исходя из задач контроля и требований нормативно-технической документации.

ФОМАКС Р7 — мелкозернистая высококонтрастная рентгеновская пленка. Хорошо подходит для контроля изделий из металлов со средним и высоким атомным числом. Чаще всего используется при контроле сварных соединений и основного металла магистральных трубопроводов и металлоконструкций. Основные области применения: объекты нефтехимии, транспортировки газа и нефтепродуктов.

Классификация пленки

Пленка ФОМАКС Р7 относится к классу С5 по ГОСТ Р ИСО 11699–1–2023 и классу III по ASTM E1815. В таблице ниже приведено ее соответствие продукции других брендов, относящихся к тем же классам.

Формат и упаковка

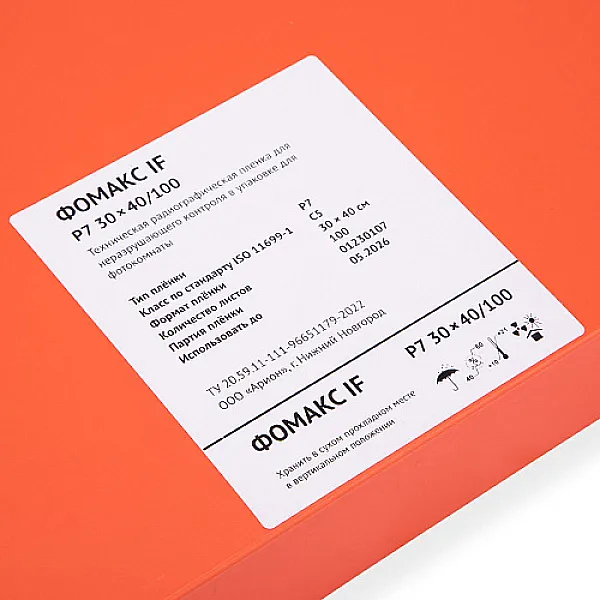

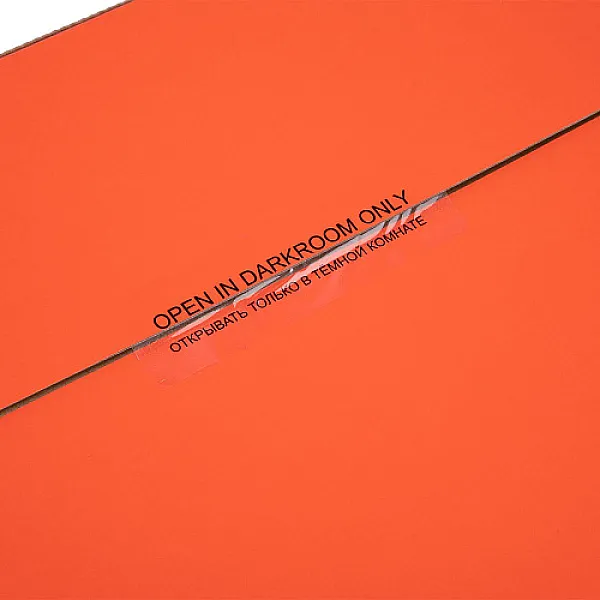

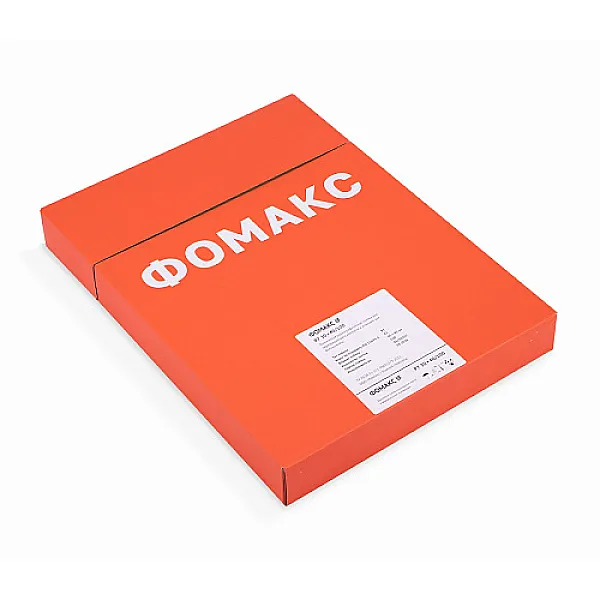

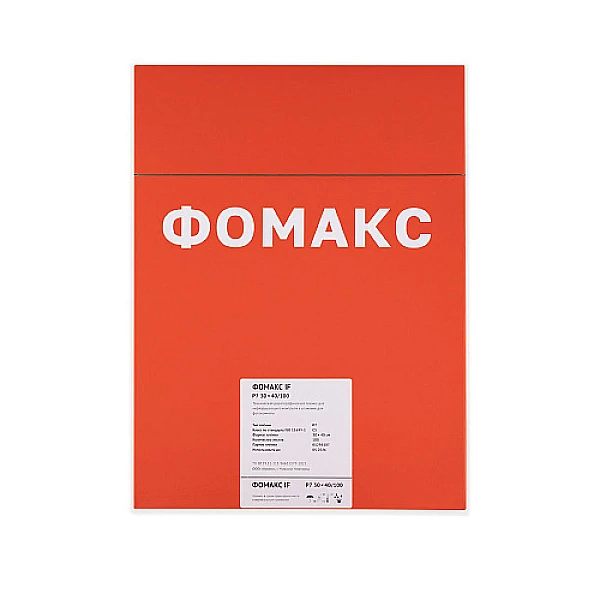

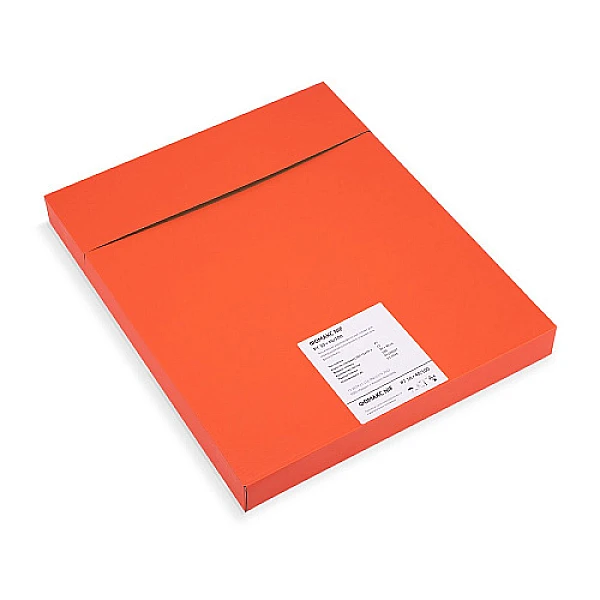

Пленка ФОМАКС Р7 производится в формате листовой радиографической пленки. Пленка листового формата упаковывается по 100 листов в светонепроницаемый конверт. Варианты упаковки:

• IF — каждый лист пленки проложен бумагой;

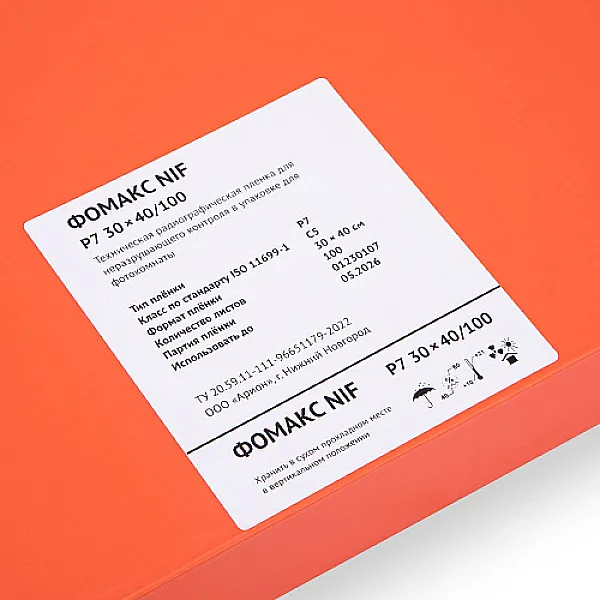

• NIF — листы пленки не проложены бумагой.

Пример маркировки для заказа радиографической пленки:

ФОМАКС Р7 30×40 IF (50 листов) ТУ 20.59.11-111-96651179-2022
ФОМАКС Р7 30×40 NIF (100 листов) ТУ 20.59.11-111-96651179-2022

Номограммы экспозиций

Ниже приведены номограммы экспозиций с применением пленки ФОМАКС Р7 при следующих условиях:

Контролируемый материал — алюминий

Контролируемый материал — сталь

Проявка и хранение

Проявку рентгеновской пленки рекомендуется производить с помощью реактивов ФОМАКС, которые поставляются в виде жидких концентратов (краткая инструкция приведена во вкладке «Технические характеристики»). Пленка ФОМАКС одинаково хорошо подходит как для обработки вручную, так и для обработки в автоматических проявочных машинах.

Пленку рекомендуется хранить в сухом прохладном помещении при температуре от +4 до +24 °С, исключая воздействие агрессивных испарений и газов. Также необходимо обеспечить надлежащую защиту пленки от рентгеновских, гамма-лучей и иного проникающего излучения.
