Комплект стандартных образцов КМД2-0

Комплект стандартных образцов КМД2-0 по ГОСТ 23667-85

С помощью комплекта из двух образцов МД2-0-1 и МД2-0-2 измеряются параметры УЗ дефектоскопов: чувствительность и погрешность измерения координат, а также снимают опорный сигнал от цилиндрических отражателей при аттестации и поверке стандартных образцов предприятий. Материал – сталь 40Х13. Образцы содержат искусственные отражатели типа «боковое цилиндрическое отверстие» диаметром 1,6 мм (в МД2-0-1) или 1,0 мм (в МД2-0-2), залегающие на глубинах от 0,5 мм до 50 мм.

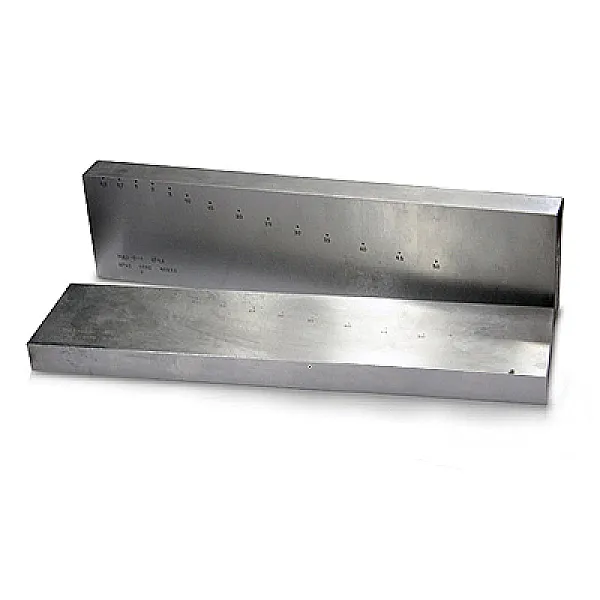

Комплект состоит из двух образцов: МД2-0-1 и МД2-0-2

Диаметры отражателей, мм :
 -  1,6 Н9  в образце МД2-0-1;
 -  1,0 Н9  в образце МД2-0-2.

Линейные размеры образцов, мм :
длина  -  400 h 14;
высота  - 100 h 14;
толщина  - 30 h 14 для образца МД2-0-1;
                 - 25 h 14 для образца МД2-0-2.
