Совмещает GNSS-RTK, SLAM LiDAR и 3 HD-камеры, обеспечивая 3D-сканирование внутри/снаружи в одной СК.Совмещает GNSS-RTK, SLAM LiDAR и 3 HD-камеры, обеспечивая 3D-сканирование внутри/снаружи в одной СК.
CHCNAV RS10 - это новое устройство, которое помогает делать измерения точнее и эффективнее. Оно объединяет технологии ГНСС-RTK, лазерного сканирования SLAM и визуального позиционирования в единую платформу. Это позволяет специалистам в области геодезии, строительства, BIM, архитекторам, маркшейдерам и другим профессионалам выполнять 3D-сканирование как внутри, так и снаружи помещений.
RS10 можно выполнять измерения точек в зонах с плохим приёмом сигналов спутниковых систем или даже при отсутствии сигнала него, так как обеспечивается новый уровень гибкости и точности в работе. Устройство поддерживает как традиционную RTK-съёмку, так и трехмерную оцифровку реальности, что упрощает полевые работы и повышает качество данных.
Объединение RTK и SLAM для повышения точности измерений
RS10 разработан компанией CHCNAV после многих лет работы над технологиями GNSS и SLAM. ГНСС-приёмник использует новую конструкцию антенны с улучшенной стабильностью фазового центра 4-го поколения, что позволяет обеспечить точность позиционирования RTK менее 3 см в сложных условиях. Кроме того, в RS10 встроен высокоточный LiDAR и три HD-камеры, что позволяет проводить абсолютно точные измерения с точностью до 5 см в любых условиях. Это устройство предоставляет профессионалам инструменты, необходимые для сбора больших и точных данных, от архитектурных проектов до сложных инфраструктурных решений.
SLAM в реальном времени
RS10 - это устройство, которое может создавать облако точек и определять местоположение объектов в реальном времени. Оно оснащено мощным процессором, который позволяет ему выполнять одновременное определение местоположения и построение облака точек в реальном времени. Это значит, что вы можете получать облака точек с географической привязкой прямо в поле, без необходимости дополнительной обработки данных. Пользователи могут вносить изменения в процессе работы, чтобы получить более точные результаты. RS10 может выполнять измерения в одном проекте для больших территорий площадью до 13 000 квадратных метров, что делает его идеальным для быстрых и сложных проектов, где важны скорость и детальность полученных данных.
Эффективный рабочий процесс без замыкания полигонов
Интеграция высокоточных технологий GNSS (глобальной навигационной спутниковой системы) и SLAM (метода одновременного определения местоположения и построения карт) позволяет устранить необходимость традиционного для SLAM замыкания полигонов, которое часто увеличивает время сбора данных. Благодаря этому обеспечивается улучшенное планирование маршрута без замыканий, что оптимизирует сбор полевых данных и значительно сокращает время на измерения.
Бесшовный переход из открытых мест в помещения
RS10 выполняет сбор данных как на улице, так и внутри помещений. При этом вы можете использовать единую систему координат, процесс перехода снаружи внутрь зданий происходит бесшовно. Пользователи могут выбрать нужную систему координат с помощью приложения SmartGo или программного обеспечения LandStar. Это позволяет им собирать данные последовательно, просто и точно.
Технология SFix — ГНСС измерения без спутников
Инновационная технология SFix позволяет определять координаты точек даже в условиях слабого сигнала GNSS или в его отсутствии. Это происходит благодаря работе ГНСС-приёмника в режиме RTK-ровера с использованием данных, получаемых от SLAM и видеокамер. Технология SFix обеспечивает точность до 5 см в течение 1 минуты после пропадания данных со спутников. Это открывает новые возможности для съемки внутри помещений и городской застройки в режиме RTK-ровера.
Технология Vi-LiDAR для бесконтактных измерений
Технология Vi-LiDAR позволяет проводить измерения бесконтактным способом. Она использует комбинацию возможностей GNSS-ровера и лазерного сканирования. Для этого нужно выбрать точку на изображении в программе LandStar. Затем система автоматически рассчитает трехмерные координаты этой точки в реальном времени. Точность измерений составляет до 5 см в пределах 15 метров.
Готов для пользователей RTK
Прибор работает под управлением LandStar8, которая помогает выполнять традиционные геодезические задачи быстрее и проще. Для использования прибора текущих пользователям LandStar не требуется много времени на обучение.
Батарея с возможностью горячей замены
Устройство работает 60 минут от одной батареи, что очень удобно - можно быстро заменить батарею, не выключая устройство.
Отображение точности прямо в поле
При работе в SmarGo вы в режиме реального времени видите, насколько точно получились данные сканирования в реальном времени.
Автоматическая векторизация
С помощью системы CoProcess можно отправить данные с прибора RS10 в программу CoProcess. Там эти данные можно быстро превратить в чертежи.
| Название | Значение |
| Размеры, мм | 178×126×213 |
| СКП абсолютная в плане | <5 см |
| СКП абсолютная по высоте | <5 см |
| Точность относительная | <1 см |
| Отображение облака точек в реальном времени | Наличие |
| Съёмка со SLAM в RTK | Наличие |
| Масса, кг | 1.9 (включая ГНСС-приемник и батарею) |
| Сбор данных без необходимости замыкания полигонов | Поддержка |
| Отображение точности в реальном времени | Поддержка |
| Поле зрения | 360° × 270° |
| Класс лазерного излучения | 1 (IEC 60825-1:20145) |
| Количество скан-линий | 16 |
| Шум облака точек, см | 2 |
| Частота вращения, Гц | 10 |
| Количество отражений | До 2 |
| Скорость сканирования, точек в секунду | 320 000 |
| Максимальная дальность сканирования, м | 120 |
| Дальность при коэффициенте отражения >10% | 80 м (каналы 5-12), 50 м (каналы 1-4, 13-16) |
| Поле зрения лазера (вдоль) | 360° |
| Угловое разрешение (вдоль) | 0.18° (10 Гц) |
| Поле зрения лазера (поперек) | 30° (от -15° до +15°) |
| Угловое разрешение (поперёк) | 2° |
| Длина волны | 905 нм |
| ГНСС-плата | Трёхчастотная, ГЛОНАСС, GPS, BeiDou, Galileo, 5 Гц |
| СКП RTK | в плане: 8.0 мм + 1.0 мм/км; по высоте 15.0 мм + 1.0 мм/км; время инициализации <10 сек; надёжность >99.9% |
| СКП PPK | в плане: 3 mm + 1 ppm RMS; по высоте: 5 mm + 1 ppm RMS |
| СКП Статика | в плане: 2.5 мм + 0.5 мм/км; по высоте: 5.0 мм + 0.5 мм/км |
| Визуальное позиционирование | Поддержка |
| Автоматическая инициализация IMU | Поддержка |
| Частота обновления данных IMU | 200 Гц |
| СКП без потери сигнала ГНСС | 0.005° крен/тангаж, 0.010° курс; 1 см в плане, 2 см по высоте |
| ПО для сбора геоданных | SmartGo, CoPre, CoProcess, LandStar |
| Количество камер | 3 |
| Тип фотокамеры | Встроенная, калиброванная со сканером |
| Разрешение камеры | 15 Мп (5 Мп × 3), 2592 × 1944 |
| Эффективные пиксели фотокамеры | 2.0 мкм |
| Поле зрения камеры | 210° × 170° |
| Память | 512 Гб |
| Рабочая температура | от -20°C до +50°C |
| Температура хранения | от -20°C до +60°C |
| Класс пыле-влаго защиты | IP64 (IEC 60529) |
| Влажность (рабочая) | 80%, без конденсации |
| Тип питания | Сменные батареи, поддержка горячей замены |
| Время работы от одной батареи | 60 мин |
| Входное напряжение, В | 9-20 (пост. ток) |
| Мощность, Вт | 24.48 |
| Энергопотребление, Вт | 30 |
| Гарантия, год | 1 |
| Наименование | Количество |
| Сканер CHCNAV RS10 | 1 шт |
| Планшет LT800 с ПО LandStar 8 | 1 шт |
| Аккумулятор | 4 шт |
| Зарядное устройство | 1 шт |
| Кабель передачи данных USB3.0 Type-C | 1 шт |
| Ручка для переноски RS10 | 1 шт |

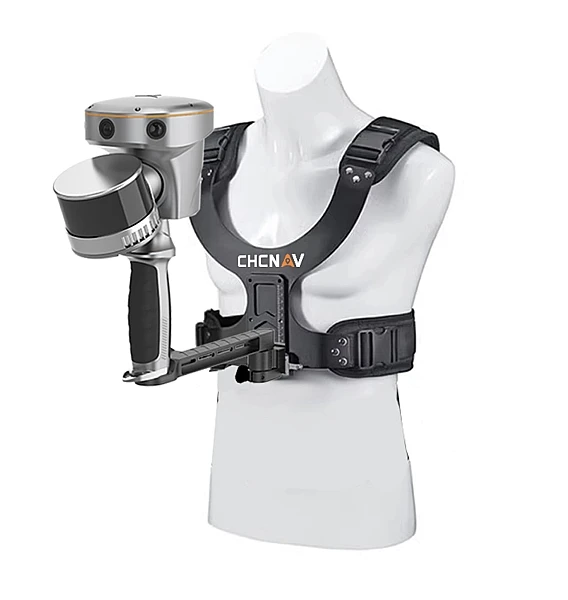

| Крепление для переноски RS10 на плечах | 1 шт |
| Крепление планшета на веху | 1 шт |
| Салфетки для очистки | 1 шт |
| Кейс для транспортировки | 1 шт |
| Сертификат о тестировании на точность | 1 шт |
| Программное обеспечение CoPre Standard Version Package | 1 шт |
| Доступ к обучающему онлайн-курсу CHCNAV RS10 на 6 месяцев | 1 шт |
| Лицензия на программное обеспечение CoProcess на 1 год | 1 шт |

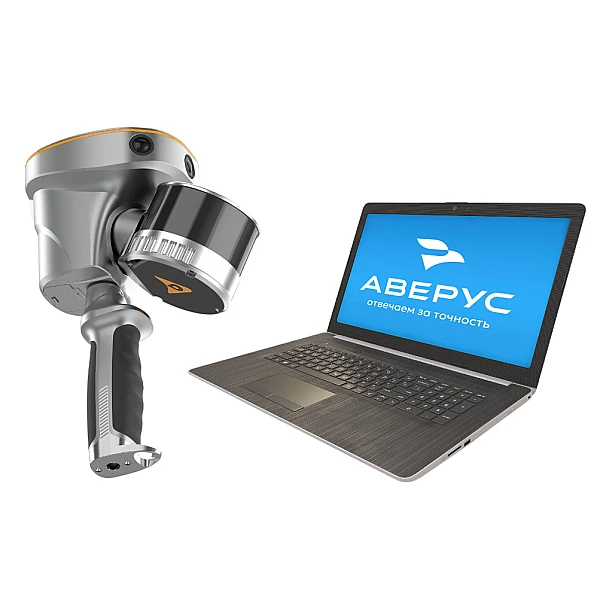

| Ноутбук Core i7, RAM 16Gb, VRAM 8Gb, HDD 1Tb | 1 шт |
