Антенна измерительная П6-23М

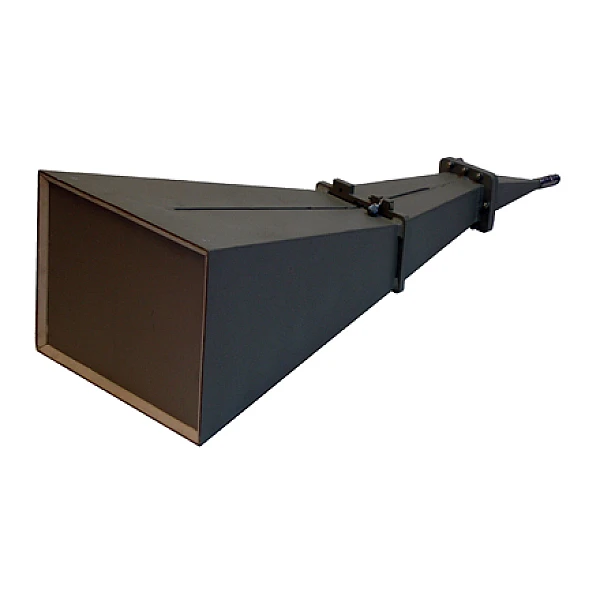

Широкополосная антенна измерительная П6-23М представляет собой рупорно-линзовую антенну со стандартным коаксиальным соединителем.
Антенна предназначена для измерения плотности потока энергии, создания электромагнитного поля с заданной плотностью, измерения параметров антенн различных типов, измерения параметров электромагнитной совместимости радиоэлектронных средств, мониторинга электромагнитной обстановки и пеленгации источников электромагнитного излучения совместно с приёмными устройствами.Диапазон частот от 1,00 (0,85) до 17,44 ГГц.

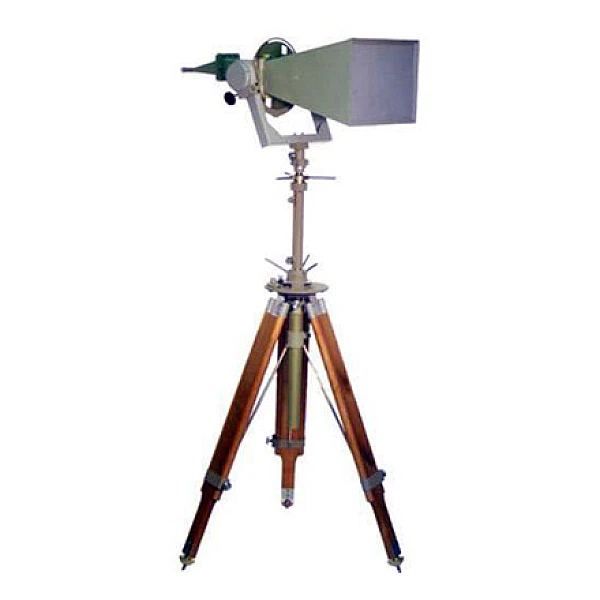

Антенна обеспечивает работу в лабораторных, заводских и полевых условиях. Антенна может комплектоваться треногой (опорно-поворотным устройством), обеспечивающей ориентацию по азимуту, углу места, поляризации и высоте:
| Наименование | ОПУ-1 | ОПУ-2 |
| Углы поворота по азимуту от 0° - до 360° | с нониусом ±15° | с отсчетом 0,1° |
| Угол поворота по углу места от -30° до +90° | с отсчетом 1° | с отсчетом 0,1° |
| Угол плоскости поляризации | -5° и +95° | от - 95° до + 95° с отсчетом 1° |
| Высота установки оси механизиа ориентации | от 1,65 до 2,5 м | от 1,35 до 2,5 м |
| Плавное изменение высоты механизма ориентации | 0,15 м | 0,25 м |
| Наличие растяжек | - | + |
Проведем демонстрацию оборудования онлайн
Характеристики
Технические характеристики измерительной антенны П6-23М:
| Диапазон частот | от 1,00 (0,85) до 17,44 ГГц |
| Коэффициент стоячей волны (КСВ) | < 1,7 |
| Эффективная площадь в диапазоне частот:
(1,00 - 15) ГГц (15 - 17,44) ГГц |
> 150 см2 > 110 см2 |
| Предел допускаемой погрешности эффективной площади в диапазоне частот, не более:
(1,00 - 17,44) ГГц |
± 26% |
| Поляризация линейная, уровень сигнала ортогональной поляризации, не более | -25 дБ |
| Уровень боковых лепестков диаграммы направленности, не более | -10 дБ |
| Общие характеристики | |
| Габаритные размеры (HxWxD) | 887х351х265 мм |
| Масса | 6,8 кг |
| Условия эксплуатации:
Рабочая температура |
-50°С...+50°С |
